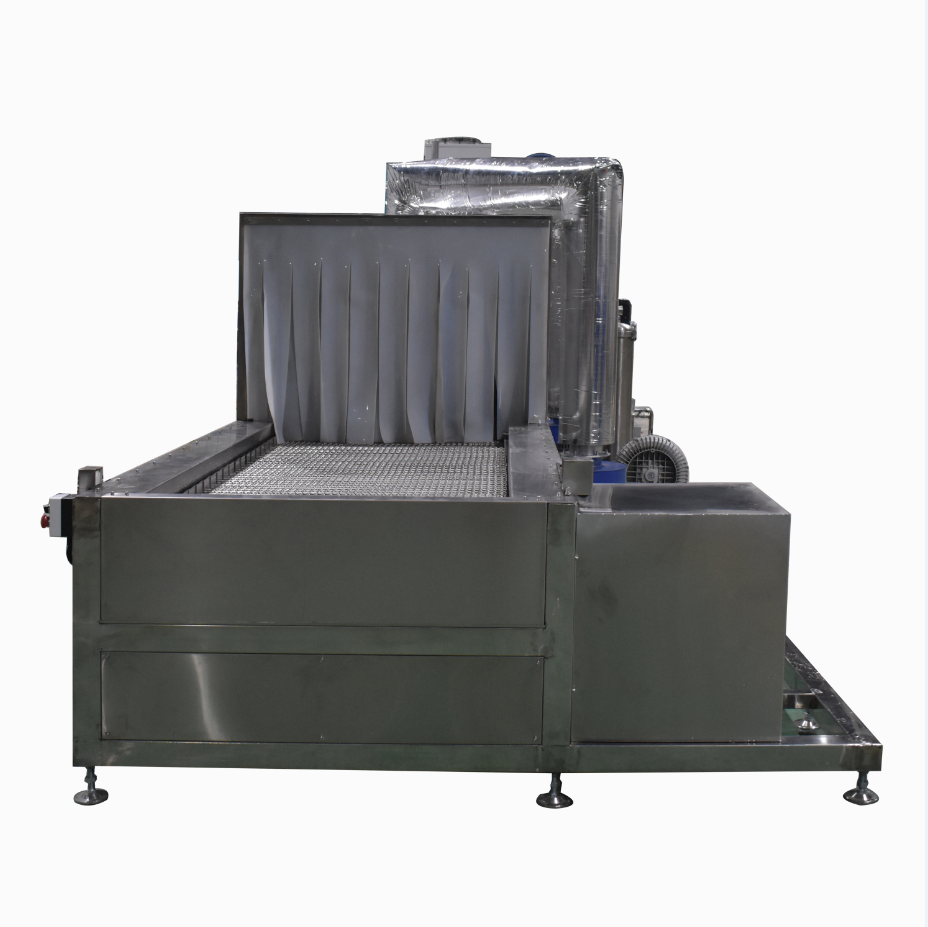

說明：該設備由上下料工位、噴淋粗洗系統、可擴展空位、噴淋精洗系統（可升降）、噴淋漂洗系統（可升降）、高壓風切系統（可升降）、熱風干燥系統、降溫工位、傳動系統、管路系統、電氣控制系統等組成。該設備清洗效果好、干燥速度快、結構設計及工藝安排合理、自動化程度高、清洗精度高.避免了工件二次裝卸的污染。

（01）設置好各項參數，人工將待清洗工件裝入清洗料框放置在輸送帶上，傳送帶將工件首先輸送到清洗工位，開始噴淋粗洗→（02）達到設定好的清洗時間后，噴淋粗洗結束，輸送帶移動將工件送入噴淋精洗工位（該工位可以根據工件的高度進行調整上噴淋的位置）→（03）噴淋精洗結束后，輸送帶將工件輸送到噴淋漂洗工位（該工位可以根據工件的高度進行調整上噴淋的位置）→（04）達到設定的漂洗時間后，停止漂洗并將工件傳送到高壓風切工位（該工位可以根據工件的高度進行調整上噴淋的位置），風叨吹掃工件表面水漬→（05）風切后，工件傳輸到烘干工位快速干燥工件→（06）干燥過后，工件進入降溫工位、降溫后工件輸送到下料工位，人工取走工件下料。
